榫卯實例 1

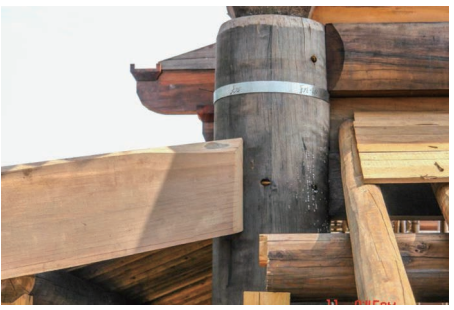

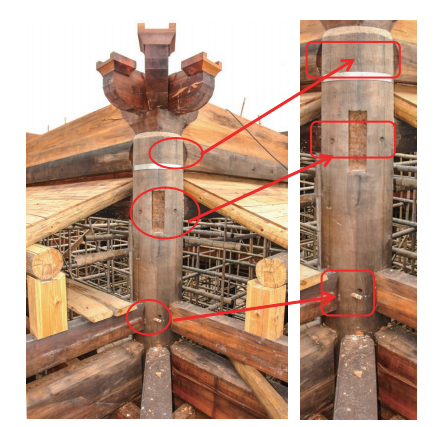

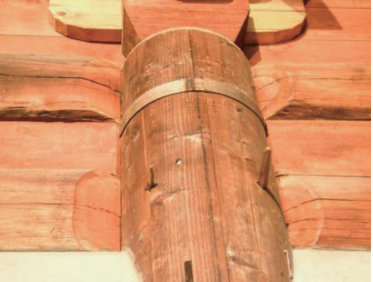

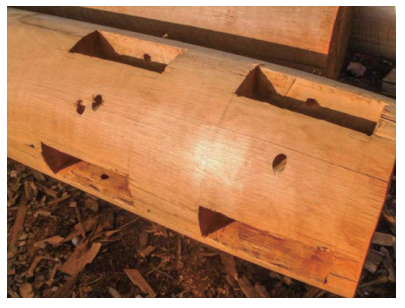

柱、枋榫卯——源于《營造法式》中“簫眼穿串”的榫卯

榫卯特征

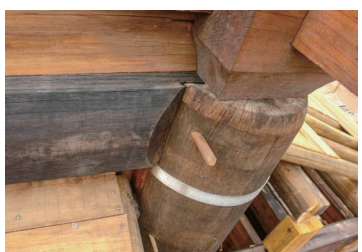

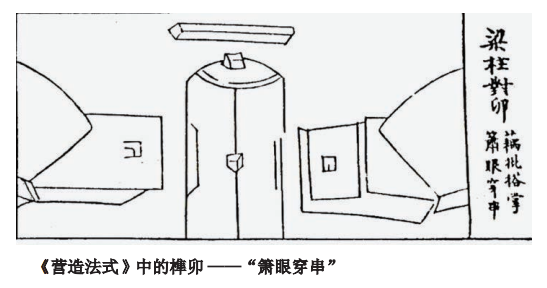

    1.這種榫卯固定方式與宋《營造法式》中記載的“簫眼穿串”方法相同。

    2.這種方式是枋、梁與柱子榫卯相互連接后再使用“銷釘”將其鎖定，以起到將各不同方向的木構件組合成一個相對穩固整體的作用。

    3.單從“銷釘”看，它與清官式大木榫卯做法中“卡口”的固定功能近似，但由于“銷釘”的鎖定功能更為直接，所以，在實際當中就采用了強度更高、韌性更好并經過特殊處理（大約是桐油浸泡）的某種木材（筆者未能做更深一步的確認）來滿足這個功能的需要。

    4.盡管如此，由于本身的材質和直徑所限再加上因木材干縮造成脫落及裸露表面影響美觀的風險，“銷釘”還是會成為這種榫卯連接方式中的一個弱項。

榫卯實例 2

闌額（額枋）榫卯

榫卯特征

    1.在同一組建筑中，闌額（額枋）與柱子的連接榫卯與宋《營造法式》中的做法有所不同。

    2. 它沒有使用燕尾榫而是使用直榫，導致柱與額（枋）之間無拉結。

    3.這從構造上講是不合理的，但它采用了一種用分體的燕尾長榫來固定柱子及兩側闌額（額枋）的補充加固方法。

    4.加上配套使用的“簫眼穿串”的榫卯連接方法這就保證了闌額（額枋）與柱子的牢固連接同時因闌額（額枋）榫根部斷面增加（相對燕尾榫而言）即榫卯的強度也有了增加，所以這也是一種值得借鑒的榫卯連接方式，只是在做法上較燕尾榫稍顯復雜。

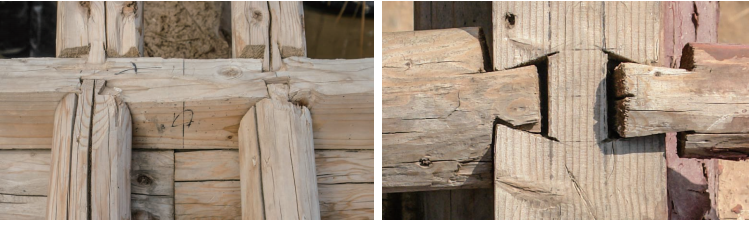

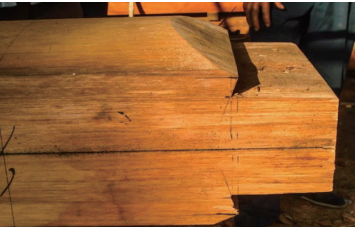

使用單直半榫的闌額（額枋）

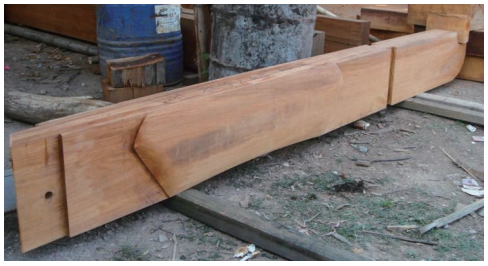

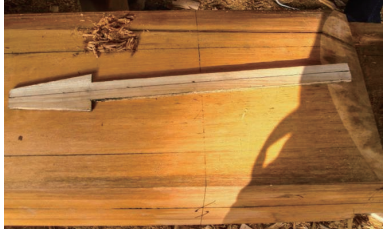

分體反燕尾長榫樣板

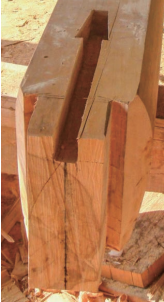

闌額（額枋）上的分體反燕尾長榫卯口

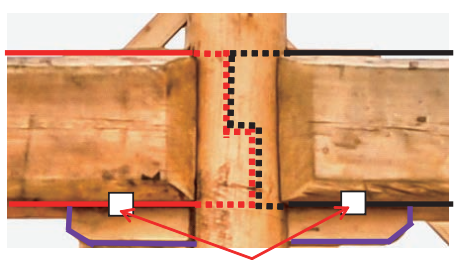

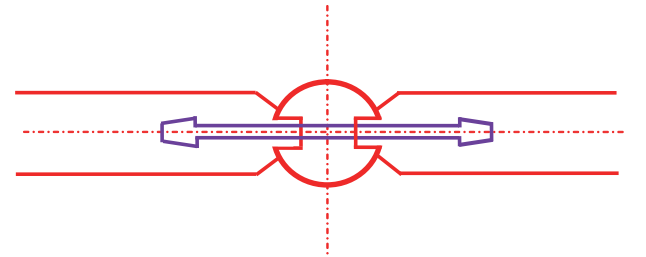

柱子、闌額（額枋）與分體反燕尾長榫的平面位置

榫卯實例3

單、雙步梁榫卯

榫卯特征

    1.單、雙步梁等同尺寸構件接尾對接時，我們都是做單直半透榫，這種榫最大的不足是兩個對接構件之間沒有拉結，不能形成一個整體（見下圖）

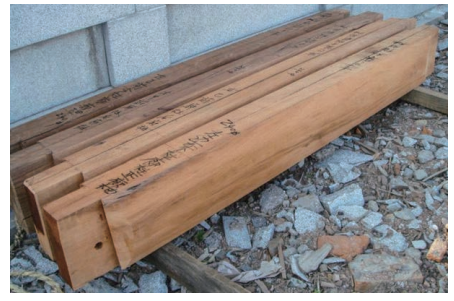

榫卯實例 3--單、雙步梁接尾對接做法（一）

    2.雖然同樣是單直半透榫，但是在構件上面，加做一個燕尾榫卯，這樣兩構件之間就有了拉結，就能形成一個整體，的確是一種不錯的辦法，只是由于榫頭突兀，在運輸搬運中容易受到損傷。再有，這種做法增加了榫的長度，或多或少地會在用料上增加一些費用，可斟酌使用。

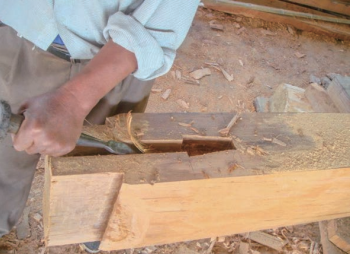

榫卯實例 3——單、雙步梁接尾對接做法（二）

榫卯實例 3——單、雙步梁榫卯

    3.在單、雙步梁的對接中，還有一種做法既能起到拉結作用又能相對省料還能做到與歷代大木做法有序傳承，這個做法就是在對接的梁架下方加裝“替木”（詳見下圖）

榫卯實例 3——單、雙步梁接尾對接做法（三）

    4.替木本身能減輕梁頭榫卯的剪切力，又通過在替木上安裝的銷子榫將分體的兩個梁拉結固定在一起，而且這種做法在宋《營造法式》中有明確記載，傳承有序，所以建議在施工當中，如果不是有明確要求不允許使用替木時，盡量加裝替木。

榫卯實例 4

檁枋帶袖榫卯

榫卯特征

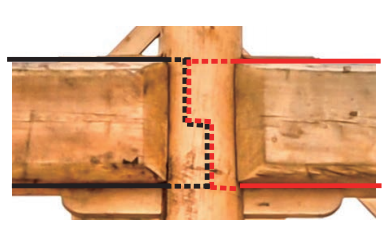

    1.此種榫卯做法不同于通常做法之處即檁枋整體做“袖”嵌入相交構件中（見下圖）

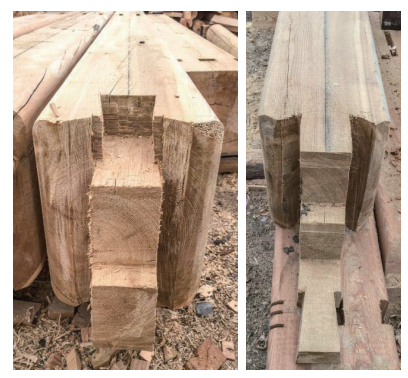

榫卯實例 4——檁枋帶袖榫卯（一）

    2.此種做法的優點就是榫肩“袖”入相交構件中，外表美觀也就是通常木匠所說的“不露臟”；如果再在榫卯局部做出一些改動，那么受力會更為合理；還有，這種做法雖然會傷及相交構件的一些斷面，但由于現在構件 3 ∶ 2 或 10 ∶ 8 的高寬比不合理，所以只要不是傷及到構件的高度是不會影響構件受力的。

榫卯實例 4——檁枋帶袖榫卯（二）

    做法 1 是《營造法式》中的“鑷口鼓卯”做法，與常見的枋子榫頭、柱子卯口相反，這種做法較為復雜，且枋與柱的拉結效果并不比做法 2、3的拉結效果顯著，故現今多不采用；較現在最常見的做法 3來說，榫頭與卯口的拉結效果雖然不差，但其榫根部位的斷面被傷及很多，使木構件的承重強度大打折扣；相比較起來，做法 2 就明顯合理得多，同樣的枋子斷面，基本相同的燕尾榫卯，只是在榫根部位加大了斷面，這就使構件榫卯的抗剪能力大大加強，做法上也費不了太多的工，值得在施工實踐中大力推廣。

榫卯實例 5

角梁榫卯

榫卯特征：

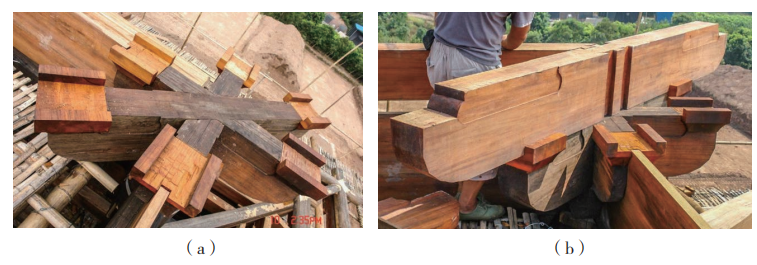

    1.看下圖、（b）所示為角梁槽齒（閘口）榫，此種做法角梁僅做槽齒（閘口）榫，不做桁（檁）椀，較、（d）做法更為合理。既保證了角梁的斷面尺寸和強度，又防止了角梁的下滑錯位，只是由于各朝代翼角起翹尺度、規矩的不同要求，在角梁、翼角椽、翹飛椽沒能統一形成完整做法前不要輕易做改動。

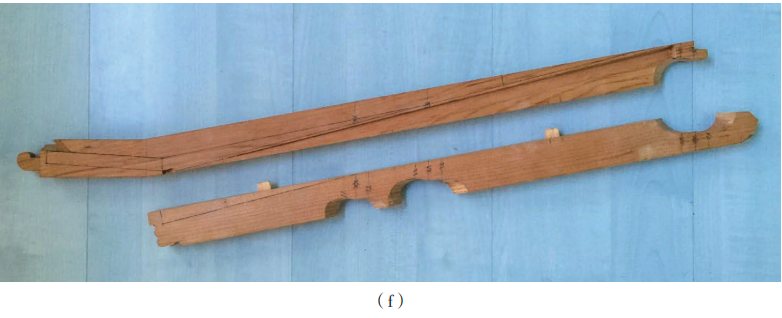

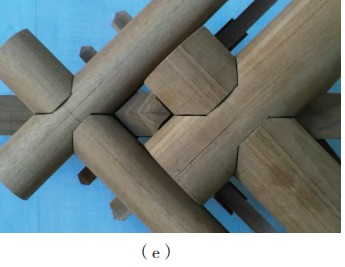

    2.圖、（f）是清官式做法，就角梁而言，特別是老角梁，其榫卯——桁（檁）椀傷及斷面太多，嚴重影響到角梁的強度，雖然桁（檁）的斷面沒有傷及，但相比較而言，傷及角梁遠比損傷桁（檁）的危害要大得多，所以在施工中應盡量采用桁（檁）椀做法（與現行的翼角放線規矩統一）與角梁槽齒（閘口）榫（最少傷及角梁）相結合的方法來保證結構的強度。

榫卯實例 6

—檁（桁）燕尾榫卯

榫卯特征：

    此種榫卯在官式做法中較為少見，其榫頭的受力部位由于相對遠地避開了構件易開裂的端頭，所以應該說是較現在通常用的燕尾榫合理一些，只是如果長度尺寸與木材長度尺寸不合的話，會有一些浪費。

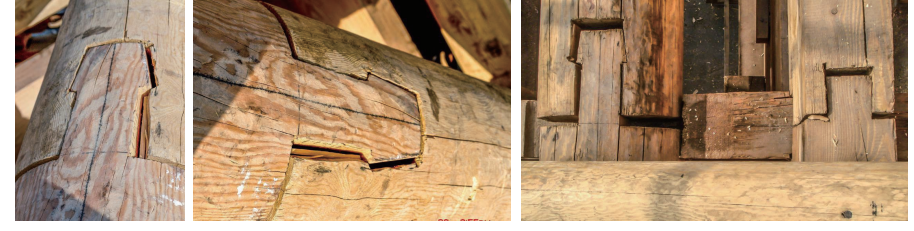

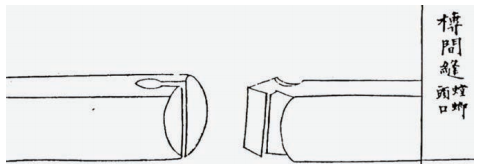

榫卯實例 6——檁（桁）燕尾榫卯

榫卯實例 7

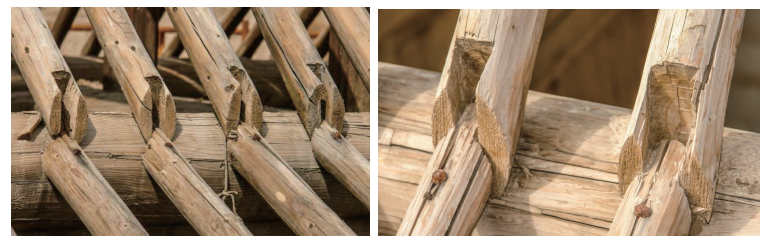

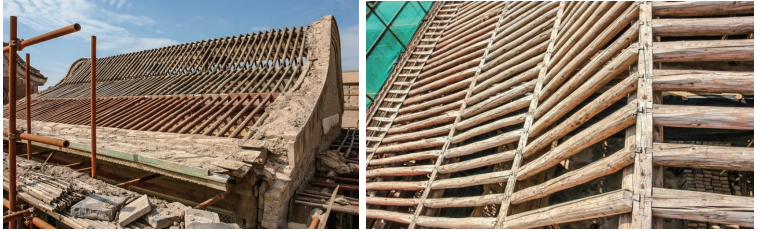

椽子榫卯

榫卯特征：

    這種椽子榫卯對接的方法較為少見，相對本體建筑大木的做法，在椽子上做出這樣的榫卯來對接，在用工上顯得較為奢侈。從效果上看，比起通常采用的釘接方式也并無優勢。

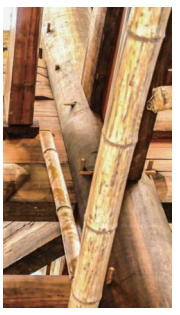

榫卯實例 7——椽子榫卯對接

榫卯實例 8

普拍枋（平板枋）榫卯

榫卯特征：

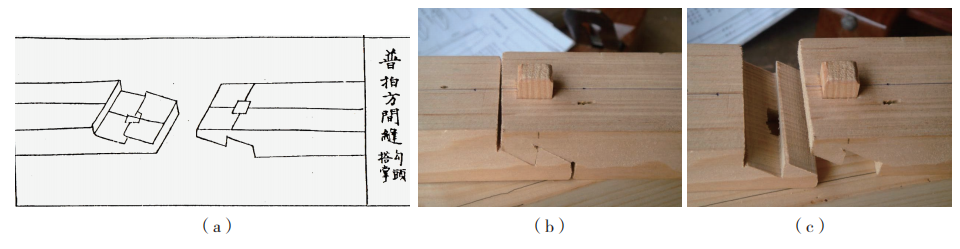

    1.下圖是記錄在宋《營造法式》中的用在普拍枋（平板枋）上面的“勾頭搭掌”榫卯，由于做法較為復雜，且拉結的功能并不顯著突出而逐漸地讓位于后代更為簡單直接的做法。

榫卯實例 8——普拍枋（平板枋）榫卯做法（一）

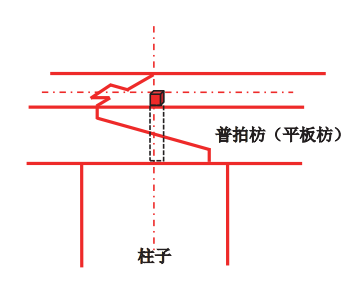

    2.下圖中普拍枋（平板枋）榫卯做法如下。兩枋斜掌相交于柱頭，斜掌端頭做直肩；兩枋按上下面分別做燕尾榫、燕尾卯；枋按柱中剔出或通透“海眼”，柱頭“管腳榫”穿透普拍枋（平板枋）以固定柱頭“桶子大斗”或在普拍枋（平板枋）上剔鑿半透口子栽柱頭“管腳榫”。

榫卯實例 8——普拍枋（平板枋）榫卯做法（二）

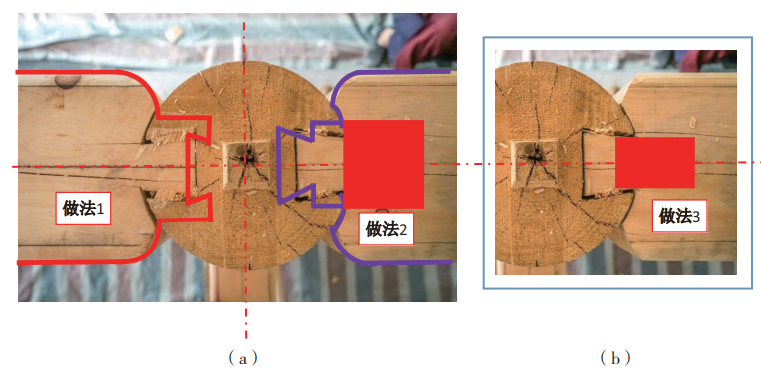

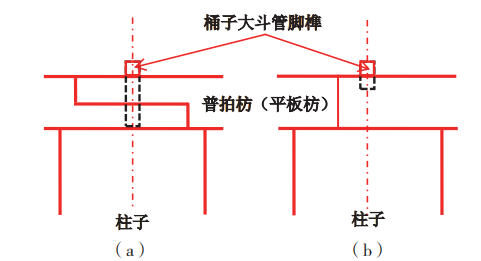

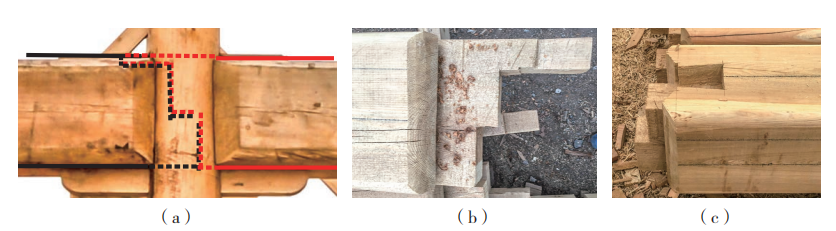

    下圖中普拍枋（平板枋）榫卯做法如下。兩枋平掌相交于柱頭，平掌端頭做直肩，可做或不做燕尾榫卯；枋按柱中剔出或通透“海眼”，柱頭“管腳榫”穿透普拍枋（平板枋）以固定柱頭“桶子大斗”或在普拍枋（平板枋）上剔鑿半透口子栽柱頭“管腳榫”。下圖中普拍枋（平板枋）榫卯做法如下。兩枋平肩相交于柱中，分別做（或可不做）通透燕尾榫卯；在榫頭上剔鑿半透口子栽柱頭“管腳榫”以固定柱頭“桶子大斗”，不做通透燕尾榫卯不栽柱頭“管腳榫”。

榫卯實例 8——普拍枋（平板枋）榫卯做法（三）

    3.下圖中普拍枋（平板枋）榫卯做法如下。兩枋分別做反燕尾榫，直肩對接于柱中。為避開柱頭上安裝的構件卯口，將榫身加長，構造合理但用料略費一些。

榫卯實例 8——普拍枋（平板枋）榫卯做法（四）

榫卯實例 9

斗栱榫卯

榫卯特征：

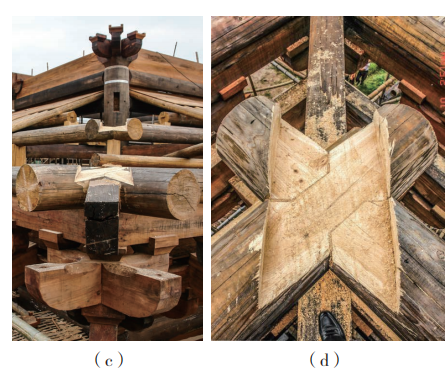

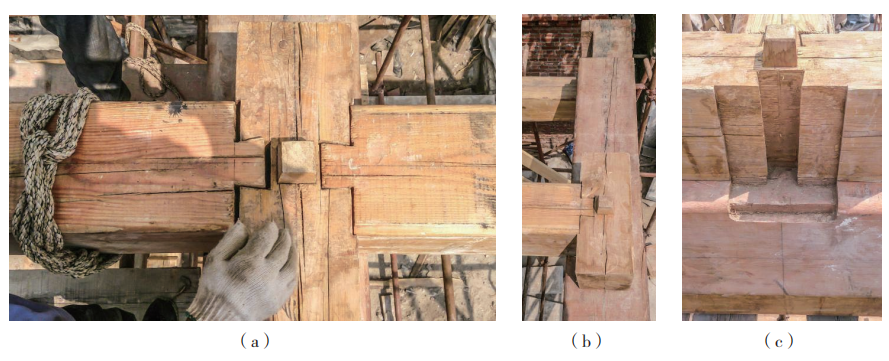

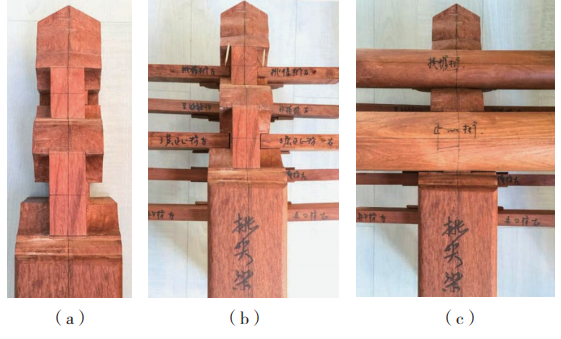

    1.下圖 中～（c）為清官式做法中柱頭科斗栱桃尖梁上開間檁（桁）對接做法——開間檁（桁）與斗栱縱向構件桃尖梁之間沒有拉結，只是刻半疊壓在其上方，兩開間檁（桁）之間采用燕尾榫完成拉結。

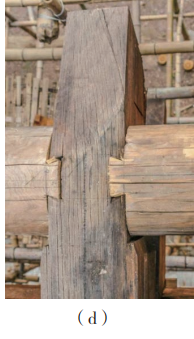

    2.下圖為某建筑中斗栱柱頭鋪作縱向構件與開間檁（桁）之間的又一種對接做法——兩開間檁（桁）之間沒有相互拉結，而與縱向構件之間通過燕尾榫完成拉結。

   再看下圖的一個例子，是在一棟仿唐建筑中采用的。

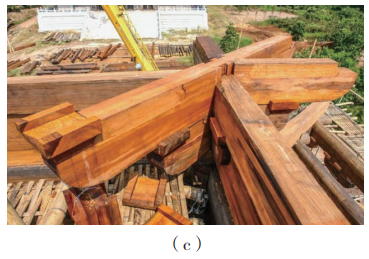

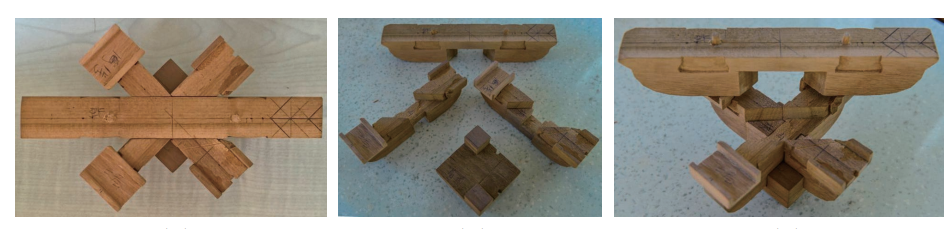

例子1：榫卯實例 9——斗栱榫卯：轉角鋪作刻口榫卯

    再看下圖的一個例子，是清官式做法。

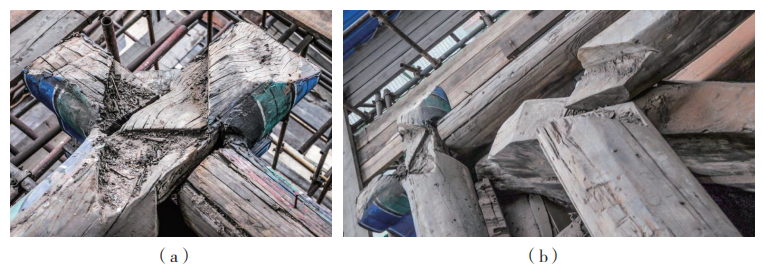

例子2：榫卯實例 9——斗栱榫卯：角科斗栱刻口榫卯

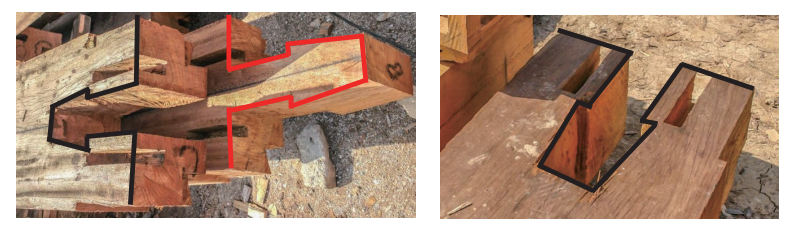

      這兩種做法最大的區別就是，例子1做法的斜向構件不做刻半卡腰，其正向構件分為兩段，做燕尾榫與斜向構件連接；而例子2的斜向構件與正向構件則分別被刻去 1/3。

     我們知道，在傳統建筑中，翼角部分的出檐受力要遠大于正身出檐，所以，例子1中斜向構件的斷面被傷及的最少，從受力的角度上講，這種做法要優于清官式做法。

                                                                               來源：湯崇平《中國傳統建筑木作知識入門——木裝修、榫卯、木材》
